원래 장소:
중국
브랜드 이름:
Microtest
인증:
CE
모델 번호:
8761
저희와 연락

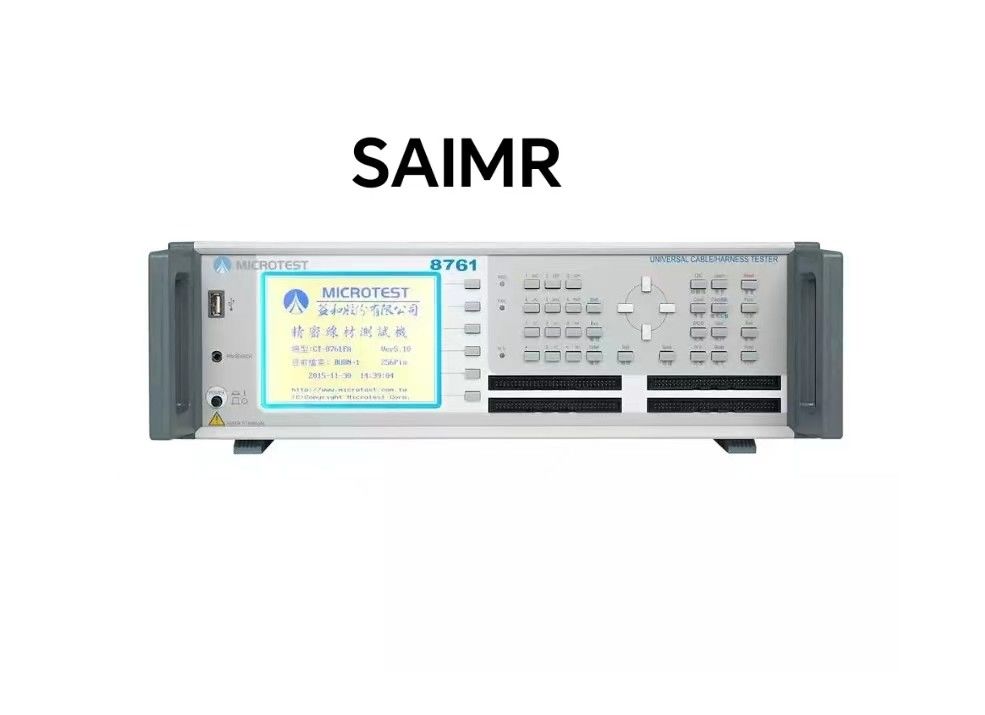

정밀 케이블 허니 테스트 설계
이 장치는 특히 습하거나 먼지 많은 장소에서 외부에서 사용할 수 없습니다. 비정상적인 사용이 전기 충격을 일으킬 수 있습니다.이 테스트를 사용하기 전에 안전 지침을 주의 깊게 읽으십시오. 잘못된 사용으로 인한 사고를 피하기 위해.
1.1장 안전 표시
이 설명서 및 기기에 다음 안전 기호가 표시될 수 있습니다.
참고: 자세한 내용은 이 설명서를 읽어보십시오.
: 보호식 제어 터미널, 테스트를 사용하기 전에, 전기 누출로 인해 차시와 접촉을 피하기 위해 이 터미널이 제어 되어 있는지 확인하십시오.전기 충격 사고를 일으킬 수 있는 물질.
경고: 경고 표지판, 제품이 올바르게 사용되지 않을 경우, 검사 대상 기기 또는 다른 물체에 부적절한 결과를 초래할 수 있습니다.
경고: 경고 라벨, 제품을 제대로 사용하지 않으면 부상을 입거나 사망을 일으킬 수 있습니다.
1.2장 장비를 수정하거나 내부 조정을 하지 마십시오.
회사 승인을 받지 않고 기계에 교체 부품을 설치하거나 수정 또는 조정 작업을 수행하지 마십시오.기계의 위험을 증가시키거나 기계에 손상을 입히지 않도록.
1.3부 정전력
기계에 손상을 방지하기 위해 기계에 정전기를 접촉하지 마십시오.
1.4장 지형
테스트 장치의 뒷판에 안전 가어딩 터미널이 있습니다. 가어딩 터미널이 외부 케이스와 접촉하지 않도록 제대로 가어딩되었는지 확인하십시오.전기 충격을 유발할 수 있습니다..
1.5장 전원 공급
전원 케이블은 지역 국가 규정에 따라 선택되어야 하며, IEC320 연결 장치에 해당하는 연결기로 기기에 연결되어야 합니다.그리고 사용자는 지인 가이드가 잘 지인되어 있는지 확인해야 합니다.전원 플러그에 피지 가 연결 되어 있는 경우 안전 규정에 부합하는 3.15 암페르의 피지 가 사용 됩니다.전원 공급이 AC이고 전압이 100V-240V 50/60Hz 사이여야하는지 확인해야합니다..
섹션 1.6 온화
테스트기는 전원이 켜지면 정상적으로 작동하지만 사양에 명시된 정확도를 달성하려면 테스트기를 30분 동안 따뜻하게하십시오.
1.7장 오작동
기기가 고장 났을 경우 정확한 작동과 안전성을 보장하기 위해 원본 제조업체로 돌려 보내십시오.
1.8장 시험 종료
장시간 사용하지 않을 때 전원 스위치를 끄십시오.
섹션 1.9 배치 및 저장
이 장치의 정상적인 작동 온도 및 습도 범위는 18 oC ~ 28 oC 및 80% RH입니다. 이 범위가 초과되면 장치가 제대로 작동하지 않을 수 있습니다.테스트기를 보관하는 온도와 습도 범위는 -20 °C ~ 70 °C입니다.80% RH. 적절한 테스트 및 안전을 위해 직접 햇빛 아래 또는 높은 온도, 높은 습도, 빈번한 진동, 과도한 먼지,또는 불안정한 전원 공급.
섹션 1.10 비상 처리
전기 충격, 시험 대상의 화상 또는 주 단위의 화상 시, 전원 스위치를 끄고 전원 케이블을 분리한다.
제품 파라미터:
| 마이크로테스트8761FA | 마이크로테스트8761NA | 마이크로테스트8761N | |
| AC 대인수 | 100~1000V | 100~700V | |
| DC 대인 | 50~1500V | 50~1000V | 50~1000V |
| 시험점 수 | 64/128/256 | 64/128/256 | 64/128/256 |
| 고압 출력 정확성 | ± 5% | ||
| 고압 측정 정확도 | ± 5% | ||
| 등급 출력 | 5VDC | ||
| 고전압 측정 시간 | 0.01초에서 60초까지 | ||
| 측정 방법 | 4선형 | ||
| 와이어 사양에 대한 요구사항 | 허용되는 최대 전기 용량은 5 μ F입니다. | ||
| 가이드 임피던스 | 측정 범위: 1m Ω ~ 52 Ω | ||
| 전류 신호: 10mA | |||
| 즉시 안내 | 1mΩ~52Ω | ||
| AC는 압력 누출 전류를 견딜 수 있어야 합니다. | 00.01mA~5mA | ||
| AC 활 감지 | 0~9 | ||
| DC 전압 누출 전류를 견딜 수 있습니다. | 0.1μA~1mA | ||
| DC 활 감지 | 0~9 | ||
| 동전 저항 전압 단열 임피던스 | 1MΩ~1.2GΩ | ||
| 짧은 / 순간적인 짧은 / 빠른 순간적인 휴식 | 1KΩ~100KΩ | ||
| 단축 도로 끝점 판단을 지원 | ● | ||
| 일방적인 테스트를 지원 | ● | ||
| 저항 값 테스트 | 측정 범위: 50m Ω ~ 20 MΩ | ||
| 레벨 신호: 0.5~3V | |||
| 용량 값 테스트 | 측정 범위: 10 pF ~ 12 μF | ||
| 주파수 신호: AUTO gear (선택) 48HZ/480HZ/4.8KHZ/48KHZ | |||
| 레벨 신호: 0.3V ~ 1.2V | |||
| 다이오드 시험 | 측정 범위: 0~6.8V | ||
| 고급 기능 프로젝트 | 프로그래밍 가능한 연속 테스트 / 자동 스팟 탐지 / 자동 진단 | ||
| 테스트 스캔 모드 | 자동 / 수동 / 외부 | ||
| 신호 측정 | 저전압 측정 신호 | ||
| 저장 메모리 | 최대 500 세트 테스트 설정 파일 저장 | ||
| 제어판 | 시스템 / 빠른 / 편집 / 함수 키 그룹 | ||
| 지표 | 패스 / 팩 (LED) / 빨간색과 녹색 표시등 / 화면 표시등 / 소리 | ||
| 전력 수요 | 고정 전압: 115 / 230vac ± 10%, 주파수: 60 / 50Hz | ||
| 소비 전력 | 8761 ((64):70VA,8761 ((128):70VA,8761 ((256):100VA | ||
| 인터페이스 | RS-232,USB 호스트,프린트,리모트 | ||
| 시작 모드 | 수동, 자동 및 원격 제어 | ||
| LCD 화면 | 320*240 해상도의 그래픽 LCD 디스플레이 | ||
| 운영 환경 | 온도: 15C-35°C 습도: RH 70% | ||
| 시각 차원 (W * H * D) | 8761 ((64): 435 × 145 × 406mm 8761(128):435×145×406mm, 8761(256):435×190×406mm |
||
| 무게 |
8761 ((64):8.44kg,8761 ((128):9.3kg,8761 ((256):14kg |
||
