원래 장소:
중국
브랜드 이름:
SAIMR
인증:
CE
모델 번호:
SAIMR6000
저희와 연락

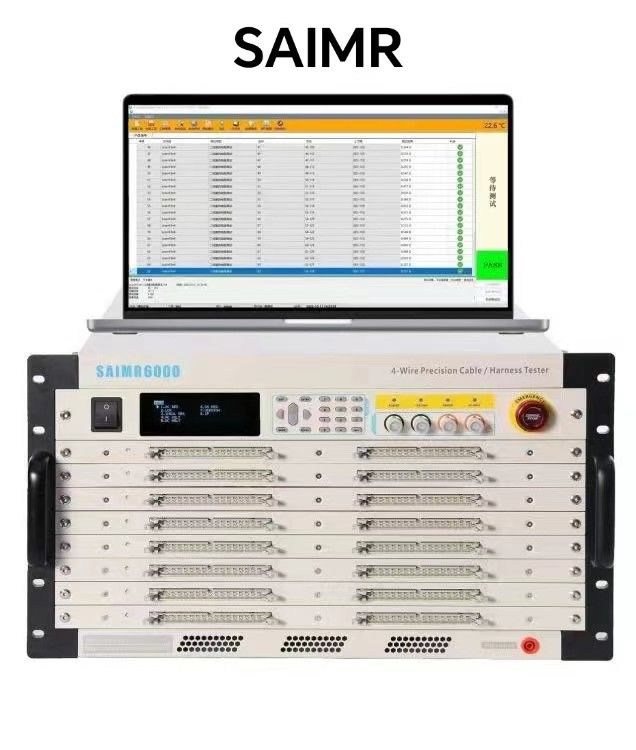

중전압 전선 배선 포괄적 시험 시스템
중전압 배선 허리 종합 테스트 시스템은 배선 허리 및 다른 산업의 신속한 검사를 위해 사용되는 도구입니다, 정확하게 깨진 회로에서 테스트 허리를 감지 할 수 있습니다,단회로 및 오차, 사용자가 배선 배열의 문제를 신속하게 감지하는 데 도움이 됩니다.배선 배열의 문제를 직관적으로 표시.
시스템은 자동차, 유연 회로 보드, CCS 및 기타 자동화된 테스트에서 사용할 수 있습니다. SAIMR6000 분산 버전은 분산 테스트 시스템으로 구성 될 수 있습니다.인터페이스의 확장을 통해, 최대 20000 이상의 테스트 포인트를 지원 할 수 있으며, 항공기, 열차, 위성 및 기타 배선 허니 테스트에 사용할 수 있습니다.
| 모델 | SAIMR 6000S | SAIMR 6000 | ||
| 측정 방법 | 두 번째 라인 타입 + 네 라인 타입 | |||
| 최대 시험점 수 | 256 | 128 | ||
| AC 대인수 | 30~2000V | |||
| DC 대인 | 30~3000V | |||
| 고압 출력 정확성 | ± 5% | |||
| 고압의 정확도 측정 | ± 5% | |||
| 고압 측정 시간 | 0.1s - 500s | |||
|
조사 시도해봐 항목 눈 참여 패턴 여기저기 |
짧은 오픈 서킷 / 빠른 짧은 서킷 / 빠른 빠른 오픈 서킷 | 2kΩ-1000 kΩ | ||
| 두 번째 선의 전도 impedance | 0.1Ω-1MΩ | |||
|
4선 가이드 통과 시험 |
시험 사양 | 10μΩ~1000K Ω | ||
| 시험 전류 | ≤ 1A | |||
| AC 고전압 누출 전류 | 10μA~10mA | |||
| 동전 고전압 누출 전류 | 1μA-5mA | |||
| 동전 고전압 단열 | 1MΩ-50GΩ | |||
| 직류 저항 | 측정 범위 | 10mΩ-1MΩ | ||
| 레벨 신호 | 0.5~10V | |||
| 현재 신호 | ≤ 10mA | |||
| LCR | 전기 용량 측정 범위 | 10pF-100μF | ||
| 저항 테스트 범위 | 100mΩ-20MΩ | |||
| 인덕티브 테스트 범위 | 10nH~100H | |||
| 주파수 신호 |
50Hz/60Hz,100Hz/120Hz/ 1kHz/10kHz |
|||
| 코팅 모드 | AUTO/HOLD | |||
| 레벨 신호 | 0.1V~1.0V | |||
| 다이오드 / 압력 안정기 튜브 | 시험 사양 | 1~10V | ||
| 시험 신호 | 1mA | |||
| 일방적인 시험 | 일방적인 테스트가 될 수 있습니다. | |||
| 단축 경로 끝점 판단 | 짧은 파기 최종 포인트는 판단 될 수 있습니다 | |||
| 고급 기능 프로젝트 | 프로그래밍 가능한 연속 테스트 / 자동 스팟 탐지 / 자동 진단 | |||
| 테스트 스캔 모드 | 자동 / 수동 / 외부 | |||
| 신호 측정 | 저전압 측정 신호 | |||
| 저장 메모리 | 최대 500 세트 테스트 설정 파일 저장 | |||
| OS 전압 | 5V | |||
| 제어 표면 버전 | 캘리브레이션 / 측정 | |||
| 무게 | 17kg ((6000)/22kg ((6000S) | |||
| 크기 (mm) | 483*265*510 ((6000S) /483*183*510 ((6000) | |||
