Name: 중전압 및 고전압 전선 배열 종합 테스트 시스템
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Availability: InStock

집 > 상품 > 자동 케이블 허니 테스트 >

중전압 및 고전압 전선 배열 종합 테스트 시스템

고전압 전선 배선 테스트 시스템

종합적인 와이어링 허니 테스트 시스템

중전압 전선 배선 테스트 시스템

원래 장소:

중국

브랜드 이름:

SAIMR

인증:

모델 번호:

SAIMR7000

저희와 연락

인용 을 요청 하십시오

제품 상세정보

이름:

중간 및 고전압 배선 허리 포괄적 테스트 시스템7000

시험 포인트:

16/32/48/64...20480

DC:

30v-4000v

AC:

30V-3000V

시험 모드:

4선/2선 혼합 테스트

절연 테스트:

1MΩ-50GΩ（30v-2000v）

DC 저항:

0.1Ω-1MΩ

외부 4선 DC 저항 테스트:

10μΩ-100Ω

AC 누설 전류 테스트:

1μA~10mA

DC 누출 전류 시험:

0.1μA-5mA

OS 테스트:

2kΩ-200kΩ

지불과 운송 용어

최소 주문 수량

1 세트

가격

To be negotiated

포장 세부 사항

나무 상자에 포장

배달 시간

30일

지불 조건

협상되기 위하여, T/T

공급 능력

협상됩니다

FPC / CCS 중간 및 고전압 전선 배열 테스트 시스템

최상의 가격을 얻으세요

저희와 연락

86-0512-62519606

sales2@saimr.com

지금 연락하세요

제품 설명

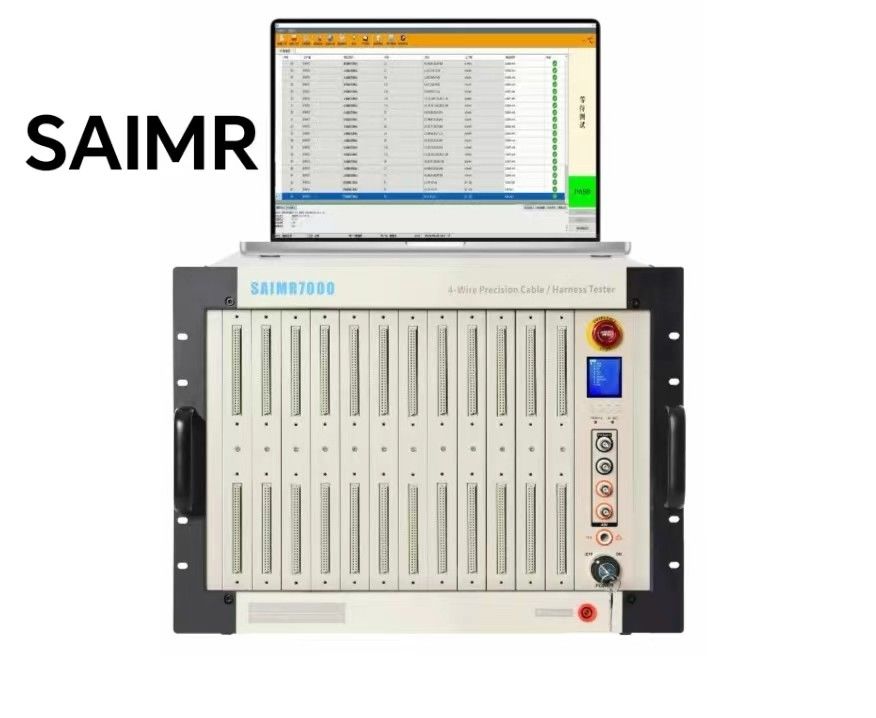

중전압 및 고전압 전선 배열 종합 테스트 시스템

중전압 및 고전압 전선 배열 종합 테스트 시스템16/48/96/192 포인트를 테스트 할 수 있으며 시스템은 내부 4 와이어 + 외부 4 와이어의 하이브리드 테스트 방법을 채택합니다. 장비는 다음과 같은 테스트 기능을 가지고 있습니다. 빠른 OS 테스트, 정확한 OS 테스트,2선 저항 시험, 4선 DC 전원 저항 테스트, 4선 LCR 테스트, 단열 저항 테스트, AC/DC 저항 전압 테스트.

분산 아키텍처 (분산 버전)
최대 1920점 이상의 분산 시스템을 형성할 수 있습니다.
모듈형 설계
각 시험 도구는 16개의 시험 포인트를 가진 1개의 시험 카드와 12개의 스위칭 배열 카드를 통합하고 2선과 4선 혼합 테스트를 지원합니다.
다기능 테스트
테스트 보드는 OS 테스트 기능, DC 저항 테스트 기능, LCR 테스트 기능, AC/DC 단열 저항 전압 테스트 기능, AC/DC 단열 저항 전압 테스트 기능을 통합합니다.그리고 LCR 테스트 기능.
DC 저항, LCR, AC/DC 저항 전압, 단열 저항, 프로그래밍 가능한 전원 공급.
높은 정확성 항압
반항 테스트는 최대 1A의 시험 전류와 최소 10μΩ의 저항 해상도를 제공합니다.
자율 학습 기능으로 알려지지 않은 허리네스 연결을 빠르게 감지합니다.

모델	SAIMR7000
측정 방법	내부 4선형 + 외부 4선형
최대 시험점의 수	96
AC 고전압	25~3000V
DC 고전압	25~4000V
고전압 출력 정확성	± 5%
높은 전압 측정 정확성	± 5%
높은 전압 측정 시간	00.01s -60s
시험 항목 및 적용 범위	오스, 간헐 오스, 빠른 간헐적 개방 회로		2kΩ-200kΩ (200KΩ-1000KΩ를 사용자 정의해야 합니다)
	내부 4선 전도 임피던스		0.1Ω-1MΩ
	외부 4선 연결 시험	테스트 범위		10μΩ-1MΩ
		현재 신호		≤ 1A
	AC 고전압 누출 전류		0.01mA-10mA
	동전 고전압 누출 전류		0.1μA-5mA
	동전 고전압 단열		1MΩ~10GΩ
	DC 저항	측정 범위		100mΩ-2MΩ
		레벨 신호		0.5~6V
		현재 신호		≤ 10mA
	LCR	용량 측정 범위		10pF-100μF
		저항 측정 범위		100mΩ-20MΩ
		인덕턴스 측정 범위		10nH~100H
		주파수 신호		50Hz/60Hz,100Hz/120Hz/ 1kHz/10kHz
		범위 모드		AUTO/HOLD
		레벨 신호		0.1V~1.0V
	단면 시험		네
	O/S 터미널 판사		네
고급 기능 항목	프로그래밍 가능한 연속 테스트/ 자동 포인트 검색/ 자동 진단
테스트 스캔 모드	자동/수동/외부
측정 신호	저전압 측정 신호
저장 메모리	최대 500 세트의 테스트 파일 수
OS 전압	5V
제어판	캘리브레이션/미터론
무게	25kg
크기 (WHD)	483352535
