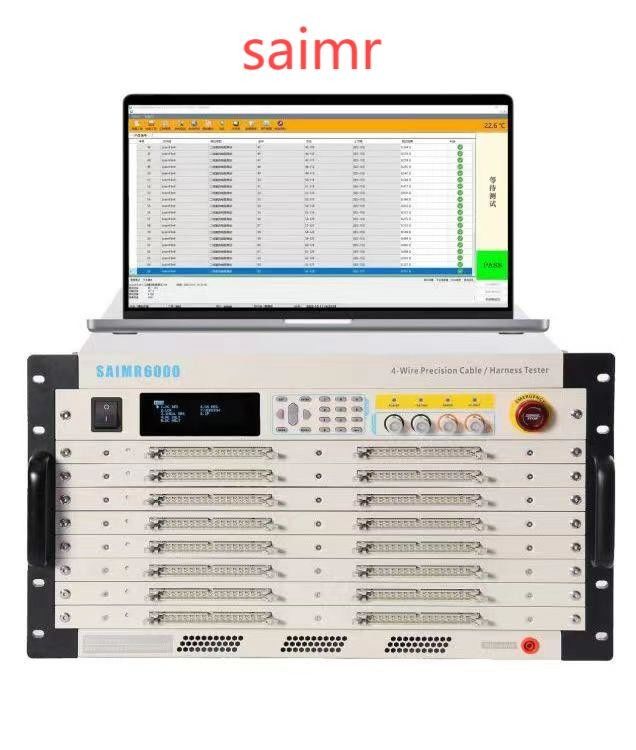

새로운 에너지 배터리 CCS,FPC 중압 배선 허리 포괄적 테스트 시스템
중압 전선 배열 종합 테스트 시스템은 다양한 산업에서 전선 배열의 신속하고 정확한 검사를 위해 설계된 정교한 도구입니다.부러진 회로와 같은 결함을 정확하게 감지 할 수 있습니다., 단회로 및 테스트 허리네스 내부의 잘못된 정렬, 사용자가 신속하게 확인하고 배선 허리네스 내부의 문제를 해결하는 것을 용이하게.지원 상부 컴퓨터 테스트 소프트웨어와 결합하면, 그것은 배선 허니에서 확인 된 문제를 직관적으로 표시합니다.
이 시스템은 자동차, 유연 회로 보드, CCS 및 자동 테스트를 위한 다른 분야에서 광범위한 응용을 찾습니다.SAIMR6000 분산 버전은 분산 테스트 시스템으로 구성 할 수 있습니다.인터페이스 확장을 통해 최대 20,000 테스트 포인트를 지원 할 수 있으며 항공기, 열차 및 위성과 같은 복잡한 시스템에서 배선 허리네스 테스트에 적합합니다..
기술 사양:
모델: SAIMR 6000S 및 SAIMR 6000
측정 방법: 두 번째 라인 타입과 4개의 라인 타입을 모두 포함하여 정확도를 높입니다.
시험점의 최대 수: SAIMR 6000S에 256점, SAIMR 6000에 128점
AC 고전압: 30~2000V 정도입니다.
DC 고전압: 30V에서 3000V까지
고전압 출력 정확도: ±5%
고전압 측정 정확도: ±5%
고압 측정 시간: 0.1s에서 500s까지
짧은 오픈 서킷 / 빠른 짧은 서킷 / 빠른 빠른 오픈 서킷: 저항 범위 2kΩ - 1000 kΩ
두 번째 선 전도 저항: 0.1Ω - 1MΩ
4선: [4선 기능에 대한 자세한 설명]
가이드 패스 테스트: [가이드 패스 테스트 기능 설명]
시험 사양: 10μΩ - 1000K Ω
시험 전류: ≤1A
AC 고전압 누출 전류: 10μA - 10mA
DC 고전압 누출 전류: 1μA - 5mA
DC 고전압 단열: 1MΩ - 50GΩ
직류 저항: 측정 범위 10mΩ - 1MΩ
레벨 신호: 0.5~10V
전류 신호: ≤10mA
LCR: 전기 용량 측정 범위 10pF ~ 100μF, 저항 테스트 범위 100mΩ ~ 20MΩ 및 인덕티브 테스트 범위 10nH ~ 100H
주파수 신호: 50Hz/60Hz, 100Hz/120Hz, 1kHz/10kHz
코팅 모드: AUTO/HOLD
레벨 신호: 0.1V ~ 1.0V
다이오드 / 전압 안정화 튜브: 1mA의 테스트 신호로 1 ~ 10V의 테스트 사양. 일방적인 테스트를 허용하고 단절 끝점을 결정할 수 있습니다.
첨단 기능 프로젝트: 프로그래밍 가능한 연속 테스트, 자동 스팟 탐지 및 자동 진단.
테스트 스캔 모드: 자동, 수동 또는 외부
측정 신호: 저전압 측정 신호를 사용합니다.
저장 메모리: 최대 500 세트의 테스트 설정 파일을 저장할 수 있습니다.
운영체제 전압: 5V
제어 표면 버전: 캘리브레이션 및 측정 기능을 포함합니다.
무게: SAIMR 6000의 17kg, SAIMR 6000S의 22kg
크기 (mm): 483265SAIMR 6000S 및 483에 대한 510183SAIMR 6000에 대해 510입니다.
